Oculus M750d Dual-Frequency Multibeam Sonar
Blueprint Subsea Oculus M-serie er best i klassen av multibeam sonarer for mini-ROVer. Oculus M750d gir deg svært høy bildekvalitet i en kompakt og robust enhet. Dybderangering er på hele 500 meter.
Blueprint Subsea

Oculus M750d multibeam sonar fra Blueprint Subsea er en ypperlig sensor som hjelper operatøren med å navigere, identifisere objekter samt øke situasjonsforståelsen under vann.
Sonaren er spesielt nyttig ved dykk i vann med dårlig sikt, for søk og redningsoppdrag eller for oppgaver hvor det er vanskelig å kun benytte seg av et kamera for å lokalisere målet ditt.
Se sonarbilde direkte i Blueye appen
Sonar-viewer er fullintegrert i Blueye-appen og fjerner behovet for 3-partsprogrammer som kjøres på sekundære enheter. Du trenger kun en tablet eller en telefon for å operere en Blueye ROV med multibeam sonar. I Blueye appen kan du måle objekter med touch, justere sensitivitet og rekkevidde, ta opp video og ta bilder samt eksportere filer for videre databehandling.
Det er også flere kontrollmuligheter direkte på Xbox eller Blueye Robust Håndkontrolleren som enkelt lar deg justere sonarbildet.
Integrasjonen med Blueye X3 ROVen gjør det mulig å justere vinkelen på sonaren fra -30° til 30° direkte fra Blueye appen.
Operasjonsfrekvens: 750kHz / 1.2MHz1
Rekkevidde: 120m / 40m
Horisontal blenderåpning: 130° / 130°
Vertikal blenderåpning: 20° / 20°


Teknisk spesifikasjon
Oculus M750d Dual-Frequency Multibeam Sonar
Blueprint Subsea Oculus M-serie er best i klassen av multibeam sonarer for mini-ROVer. Oculus M750d gir deg svært høy bildekvalitet i en kompakt og robust enhet. Dybderangering er på hele 500 meter.










Mechanical | |
Dimensions | 122 mm (L) x 122 mm (W) x 62 mm (H) |
Construction | Anodised Aluminium |
Weight | 980 g (Air), 360 g (Water) |
Depth Rating | 500 m |
Temp. Range (operating) | -5°C up to +35°C |
Temp. Range (Storage) | -20°C up to +50°C |
Performance | |
Operating Frequency | 750 kHz / 1.2 MHz |
Range (maximum) | 120 m / 40 m |
Range (minimum) | 0.1 m |
Range Resolution | 4 mm / 2.5 mm |
Update Rate (maximum) | 40 Hz |
Horizontal Aperture | 130° / 130° |
Vertical Aperture | 20° / 20° |
Number of Beams (maximum) | 512 |
Angular Resolution | 1 ° / 0.6° |
Beam Separation | 0.25° / 0.25° |
Electrical | |
Connector | Impulse IE55 Series, 6-way |
Communications | 4-wire 100-BaseT Ethernet 2-wire DSL extender module |
Supply Voltage | 12 V to 32 V DC non-isolated |
Power Consumption | 10 W to 35 W (model and range dependent) |
Integrated Sensor | Water pressure and temperature (for Velocity-of-Sound calculations) |
Relaterte produkter: Sonarer

Blueprint Subsea
Oculus M750d Dual-Frequency Multibeam Sonar

Blueprint Subsea
Oculus M1200d Dual-Frequency Multibeam Sonar

Blueprint Subsea
Oculus M3000d Dual-Frequency Multibeam Sonar

Tritech International Ltd
Micron Gemini Multibeam Sonar

Impact Subsea
ISS360 Sonar

Blue Robotics
Ping360 Scanning Imaging Sonar

Blue Robotics
Ping Sonar Altimeter and Echosounder
-
Command center with sonar on TV screen
-
Two users with Blueye App Oculus Integration
-
Pipeline leak_sonar_Blueye Robotics
-

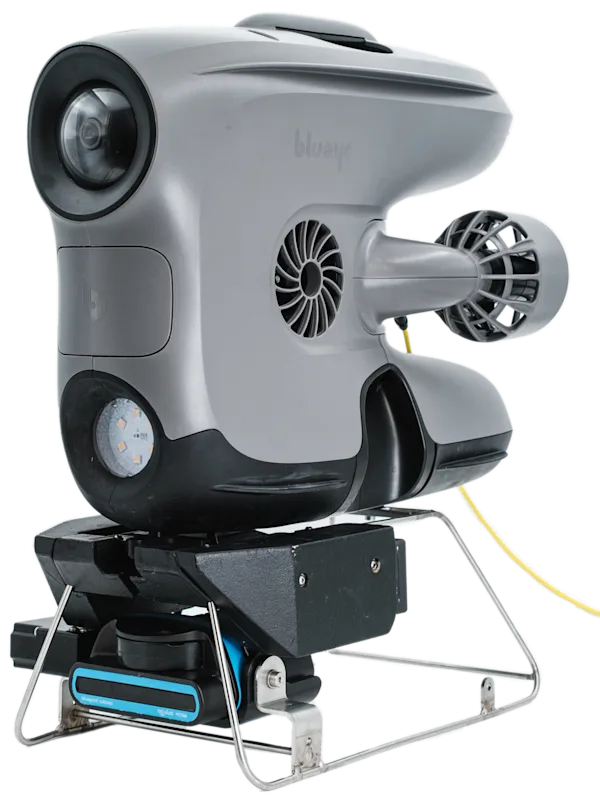

Blueye X3 with Oculus, servo and large skid
