Utstyr til Blueye X3
Oculus M3000d Dual-Frequency Multibeam Sonar
Blueprint Subsea Oculus M-serie er best i klassen av multibeam sonarer for mini-ROVer. Oculus M3000d gir deg svært høy bildekvalitet i en kompakt og robust enhet. Dybderangering er på hele 500 meter.
Blueprint Subsea
![Oculus M750d product image](http://images.ctfassets.net/qpo1z0ycuc50/15My3ZjIYtld6OomdVyzB7/dbe07f39b69d57c4ef24cf13b3e98d8b/OCULUS-M750D.png?w=800&q=75)
Oculus M300d multibeam sonar fra Blueprint Subsea er en ypperlig sensor som hjelper operatøren med å navigere, identifisere objekter samt øke situasjonsforståelsen under vann.
Sonaren er spesielt nyttig ved dykk i vann med dårlig sikt, for søk og redningsoppdrag eller for oppgaver hvor det er vanskelig å kun benytte seg av et kamera for å lokalisere målet ditt.
Integrasjonen med Blueye X3 ROVen gjør det mulig å justere vinkelen på sonaren fra -30° til 30° direkte fra Blueye appen.
Operasjonsfrekvens: 1.2MHz / 3.0MHz
Rekkevidde: 30m / 5m
Horisontal blenderåpning: 130° / 40°
Vertikal blenderåpning: 20° / 20°
![Tilting the Oculus in the Blueye App](http://images.ctfassets.net/qpo1z0ycuc50/1OdFPyqcoWXtz59SMSSv2k/2841216ac5058770244426daba68a458/blueye-app-oculus-tilt.png?w=600&q=75&fm=webp)

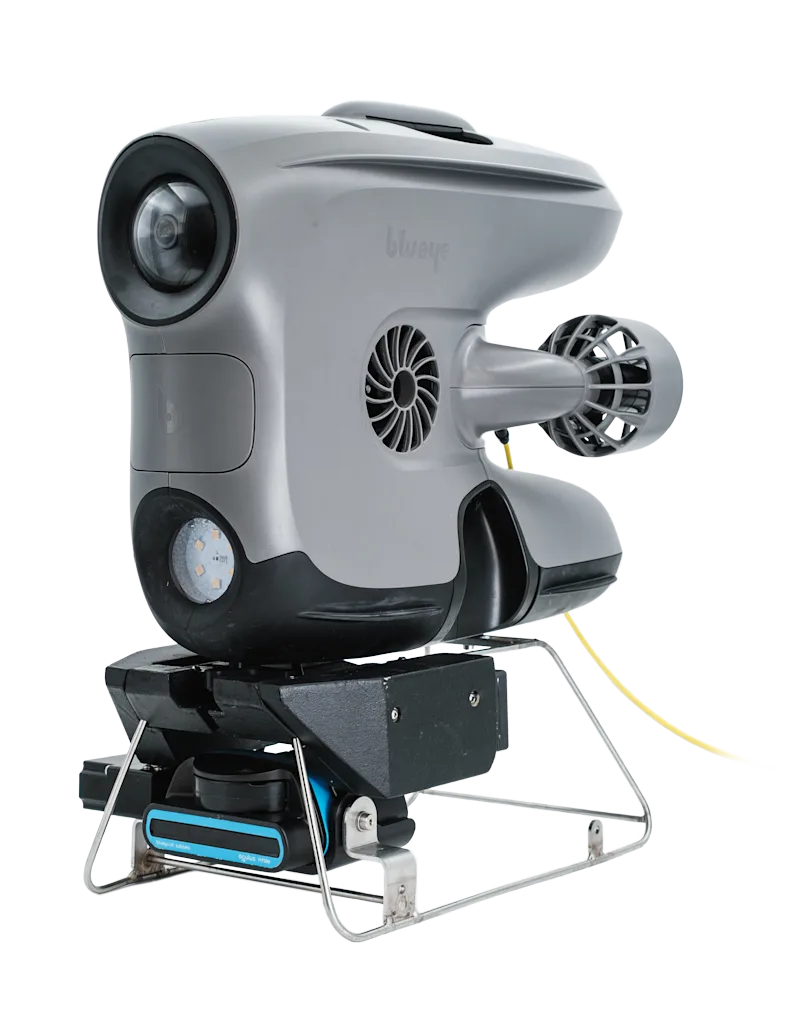

![Blueye X3 with oculus, servo and large skid](http://images.ctfassets.net/qpo1z0ycuc50/5XOapQzClmwkCoJkIKYLVT/6f875fe150406f29037628a83b83c66c/Blueye-x3_oculus-DSCF1711-Edit_transparet-crop2_faded-tether.png?w=600&q=75&fm=webp)
Teknisk spesifikasjon
Oculus M3000d Dual-Frequency Multibeam Sonar
Blueprint Subsea Oculus M-serie er best i klassen av multibeam sonarer for mini-ROVer. Oculus M3000d gir deg svært høy bildekvalitet i en kompakt og robust enhet. Dybderangering er på hele 500 meter.
![Oculus M750d product image](http://images.ctfassets.net/qpo1z0ycuc50/15My3ZjIYtld6OomdVyzB7/dbe07f39b69d57c4ef24cf13b3e98d8b/OCULUS-M750D.png?w=800&q=75&fm=webp)
![Blueye X3 with oculus, servo and large skid](http://images.ctfassets.net/qpo1z0ycuc50/5XOapQzClmwkCoJkIKYLVT/6f875fe150406f29037628a83b83c66c/Blueye-x3_oculus-DSCF1711-Edit_transparet-crop2_faded-tether.png?w=800&q=75&fm=webp)
![Sideview of the Blueye X3 with oculus, servo and large skid](http://images.ctfassets.net/qpo1z0ycuc50/6q1OX5ORnkoc8XAXH9Sb6Z/cc387a8c2518c15526eab415165a113a/Blueye-x3_oculus-DSCF1710-Edit.jpg?w=800&q=75&fm=webp)
![Closeup of the Blueye X3 with oculus, servo and large skid](http://images.ctfassets.net/qpo1z0ycuc50/4AZvLg6FD94PPj8IP7CFfO/2f8fb04e6150d4f91ebc33c6916dcd96/Blueye-x3_oculus-DSCF1717.jpg?w=800&q=75&fm=webp)
![Closeup of the Blueye X3 with oculus, servo and large skid](http://images.ctfassets.net/qpo1z0ycuc50/3G1S3x3qMbdTGBkpWQkmZZ/4cd1c9f1e1c29c99e49bea4468990b08/Blueye-x3_oculus-DSCF1720.jpg?w=800&q=75&fm=webp)
![Oculus M750d product image](http://images.ctfassets.net/qpo1z0ycuc50/15My3ZjIYtld6OomdVyzB7/dbe07f39b69d57c4ef24cf13b3e98d8b/OCULUS-M750D.png?w=128&q=75&fm=webp)
![Blueye X3 with oculus, servo and large skid](http://images.ctfassets.net/qpo1z0ycuc50/5XOapQzClmwkCoJkIKYLVT/6f875fe150406f29037628a83b83c66c/Blueye-x3_oculus-DSCF1711-Edit_transparet-crop2_faded-tether.png?w=128&q=75&fm=webp)
![Sideview of the Blueye X3 with oculus, servo and large skid](http://images.ctfassets.net/qpo1z0ycuc50/6q1OX5ORnkoc8XAXH9Sb6Z/cc387a8c2518c15526eab415165a113a/Blueye-x3_oculus-DSCF1710-Edit.jpg?w=128&q=75&fm=webp)
![Closeup of the Blueye X3 with oculus, servo and large skid](http://images.ctfassets.net/qpo1z0ycuc50/4AZvLg6FD94PPj8IP7CFfO/2f8fb04e6150d4f91ebc33c6916dcd96/Blueye-x3_oculus-DSCF1717.jpg?w=128&q=75&fm=webp)
![Closeup of the Blueye X3 with oculus, servo and large skid](http://images.ctfassets.net/qpo1z0ycuc50/3G1S3x3qMbdTGBkpWQkmZZ/4cd1c9f1e1c29c99e49bea4468990b08/Blueye-x3_oculus-DSCF1720.jpg?w=128&q=75&fm=webp)
Mechanical | |
Dimensions | 122 mm (L) x 122 mm (W) x 62 mm (H) |
Construction | Anodised Aluminium |
Weight | 980 g (Air), 360 g (Water) |
Depth Rating | 500 m |
Temp. Range (operating) | -5°C up to +35°C |
Temp. Range (Storage) | -20°C up to +50°C |
Performance | |
Operating Frequency | 1.2 MHz / 3.0 MHz |
Range (maximum) | 30 m / 5 m |
Range (minimum) | 0.1 m |
Range Resolution | 2.5 mm / 2 mm |
Update Rate (maximum) | 40 Hz |
Horizontal Aperture | 130° / 40° |
Vertical Aperture | 20° / 20° |
Number of Beams (maximum) | 512 |
Angular Resolution | 0.6 ° / 0.4° |
Beam Separation | 0.25° / 0.1° |
Electrical | |
Connector | Impulse IE55 Series, 6-way |
Communications | 4-wire 100-BaseT Ethernet 2-wire DSL extender module |
Supply Voltage | 12 V to 32 V DC non-isolated |
Power Consumption | 10 W to 35 W (model and range dependent) |
Integrated Sensor | Water pressure and temperature (for Velocity-of-Sound calculations) |
