Utstyr til Blueye X3

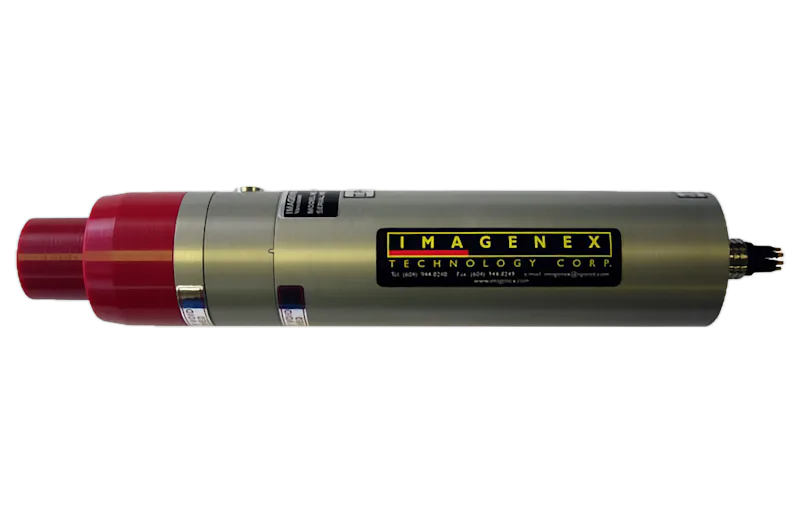

831L Pipe Profiling Sonar

831L-sonaren er montert foran på Blueye X3 og skanner i et 360-graders mønster for å fange opp profilen til røret. PipeSonarL-programvaren produserer en 2D-profil av et rør eller en tunnel med en diameter på opptil 12 meter. Under inspeksjon gjør dette det mulig å visualisere den indre strukturen, oppdage feil eller måle oppsamlet sediment.

DVL A50 kan kombineres med PipeSonarL-programvaren for å fungere som en kabelmåler, og gir deg dataene du trenger for å lage en 3D-modell av røret.

Leverandør
Imagenex

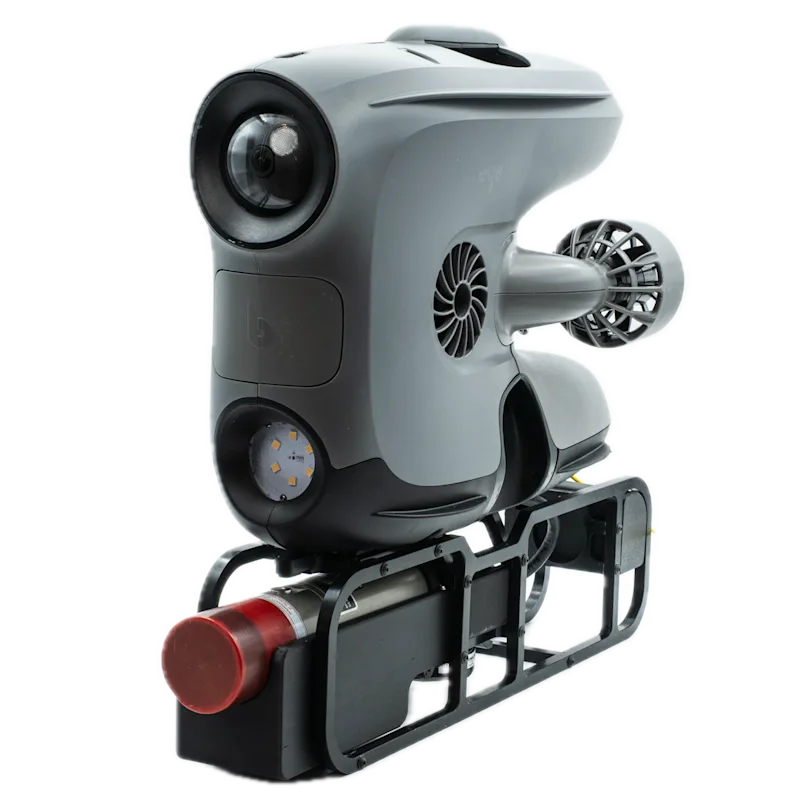

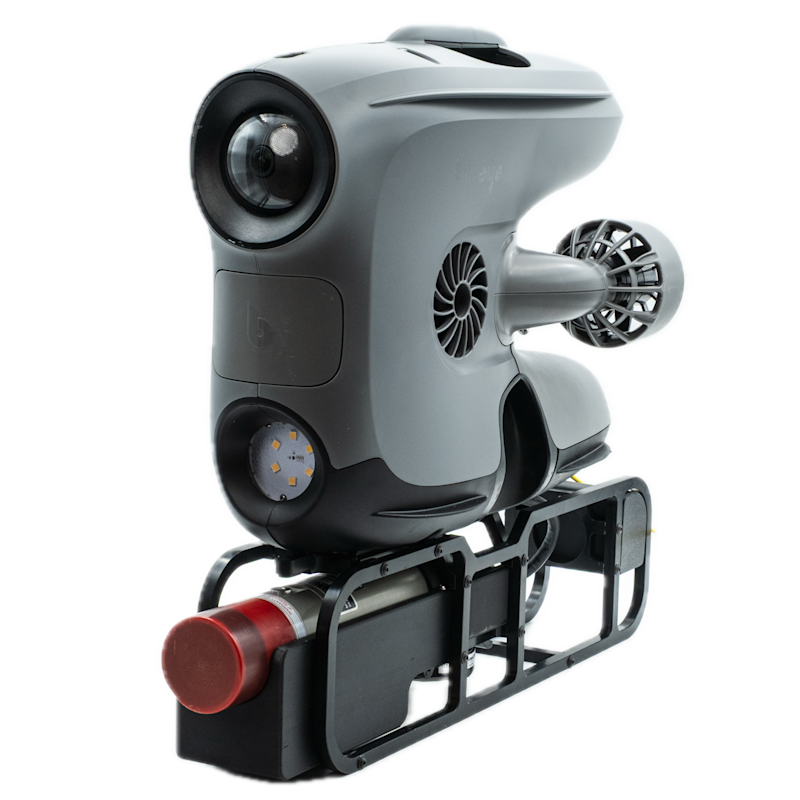

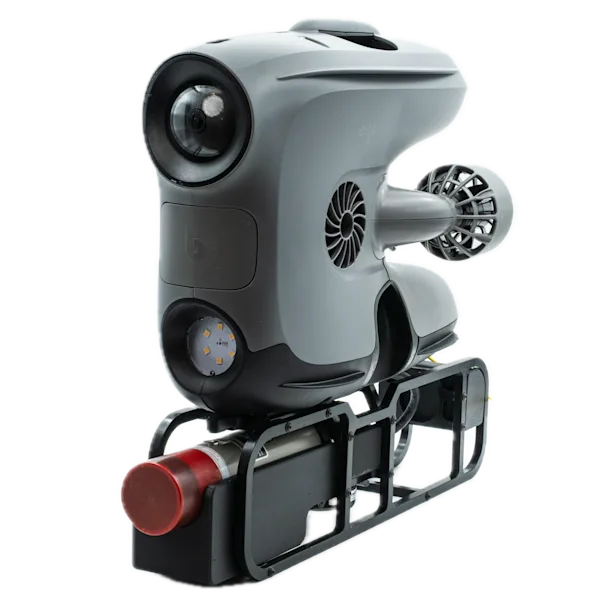

X3 with 831L Pipe Profiling Sonar - Transparent background
Kontroller tilstand

Kontroller tilstand

Ta bilder, video og målinger for å sikre god oppfølgning av kritisk infrastruktur.

360° måling av rør

360° måling av rør

Ta opp 2D og 3D data fra innsiden av rør og tuneller.

Enkel montering og bruk

Enkel montering og bruk

Med praktiske kabeltilkoblinger og kompakt design monteres sonaren enkelt på Blueye ROV-en. Rask å sette opp av piloten direkte i felt, uten behov for spesialkompetanse.

Bruksområder for 831L Pipe Profiling Sonar

  • Profilering

  • Inspeksjon av rørledninger

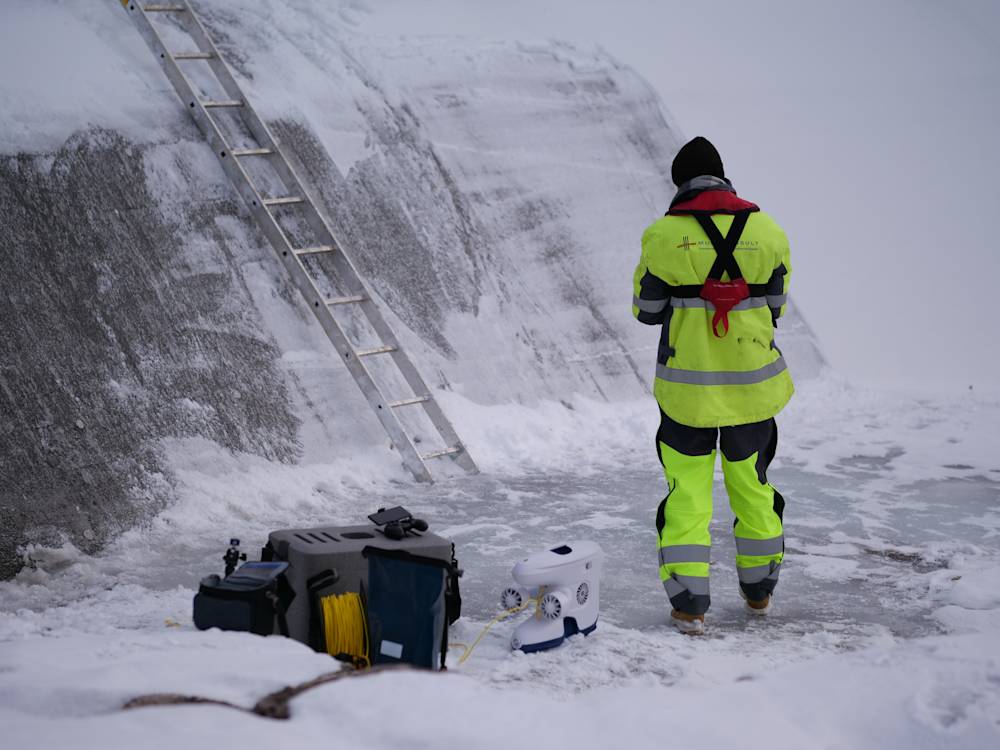

  • Inspeksjon av vannkrafttunneler og rør

  • Lage 3D-punktskyer fra rør

  • Vitenskapelig forskning

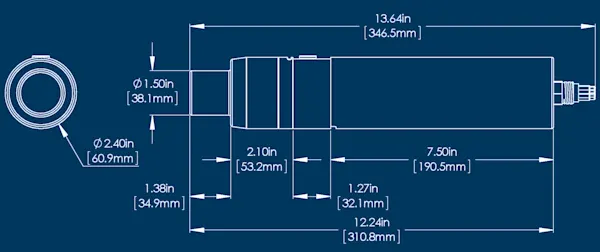

Imagenex 831L blueprint drawing

Teknisk spesifikasjon

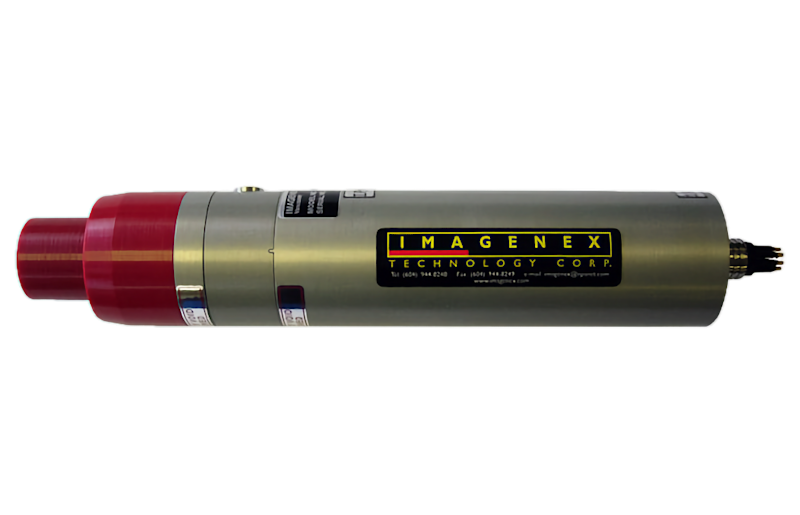

831L Pipe Profiling Sonar

Høykapasitets Pipe Profiling-sonar som skanner 360° på 1,3 sekunder (opptil 1 meters rekkevidde). Lavt strømforbruk. Opererer fra 0,125 meter til 6 meters rekkevidde. Kompakt størrelse som passer til Blueye X3.

Hardware Specifications

Frequency

2.25 MHz

Transducer

Profiling type, fluid compensated

Transducer Beam Width

1.4° conical

Range Resolution

0.5 mm

Min. Detectable Range

50 mm (~2”)

Max. Operating Depth

1000 m

Power Supply

20 – 32 VDC at less than 5 Watts

Dimensions

61 mm (2.4”) diameter x 347mm (13.64”) overall length

Weight in Air

1.2 kg (2.6 lbs)

Weight in Water

0.4 kg (0.8 lb)

Materials

6061-T6 Aluminum & Polyurethan

Finish

Hard Anodize

Blueye Integration

Skid mounted underneath Blueye X3 with buoyancy to make the sonar neutral in water

Software Specifications

PipeSonarL.exe

v1.0.3.0

Windows™ Operating System

Windows™ XP, Vista, 7, 8, 10, 11

Mode

Polar

Range Scales

0.125 m, 0.25 m, 0.50 m, 0.75 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m

Train Angles

Continuous rotation, 9° increments

Sector Size

0° – 351°, 9° increments, or Continuous rotation

Step Size

0.9°

Grid Types

Polar and rectangular

File Format

(filename).31L, with ability to export to .xyz point clouds

Blueye Integration

Blueye SDK scripts to publish the DVLA50 odometer as cable counter to PipeSonarL for 3D point cloud generation

Dokumenter

Document Icon

831L Pipe Profiling Specs Rev 5

Imagenex Model 831L Digital Pipe Profiling Sonar Specification.
Format
application/pdf
Filstørrelse
0.09 MB
Last ned dokument
Document Icon

Imagenex 831L Pipe Profiling Sonar User Manual

Software User Manual for the PipeSonarL software for use with the Imagenex 831L sonar.
