Utstyr til Blueye Drone

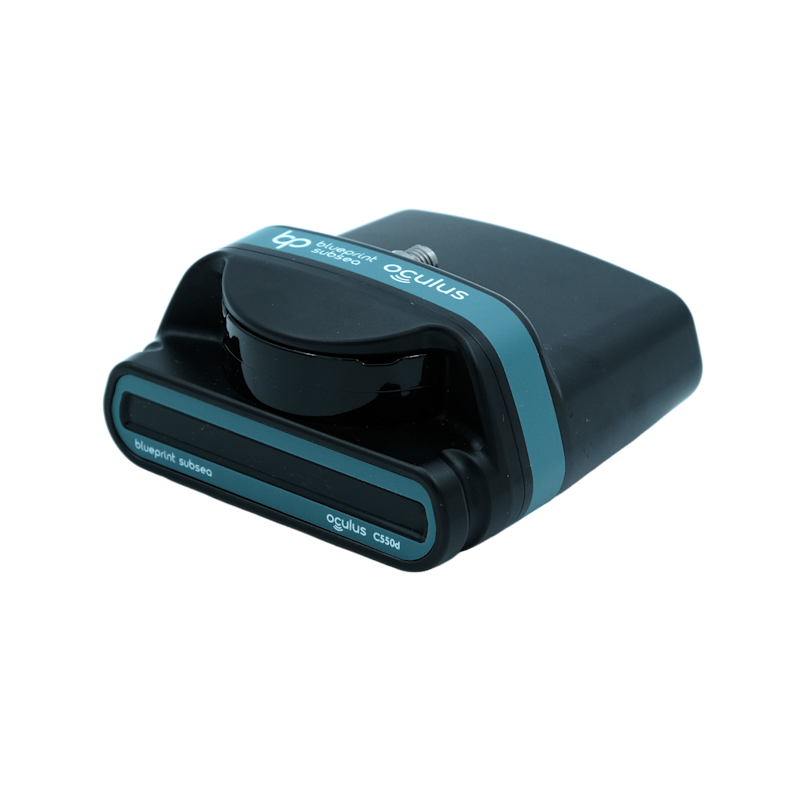

Oculus C550d Dual-Frequency Multibeam Imaging Sonar

Kostnadseffektiv to-frekvens multibeam sonar til bruk for bedre navigasjon. Robust og kompakt formfaktor med dyberangering helt ned til 500 meter.

Leverandør
Blueprint Subsea

Kompatible modeller
X3, X3 Ultra, X7

Oculus C550d multibeam sonar fra Blueprint Subsea er en sensor som hjelper operatøren med å navigere, identifisere objekter samt øke situasjonsforståelsen under vann.

Sonaren er en god start-sonar og kan benyttes i vann med dårlig sikt, for søk og redningsoppdrag eller for oppgaver hvor det er vanskelig å kun benytte seg av et kamera for å lokalisere målet ditt.

Se sonarbilde direkte i Blueye appen

Sonar-viewer er fullintegrert i Blueye-appen og fjerner behovet for 3-partsprogrammer som kjøres på sekundære enheter. Du trenger kun en tablet eller en telefon for å operere en Blueye ROV med multibeam sonar. I Blueye appen kan du måle objekter med touch, justere sensitivitet og rekkevidde, ta opp video og ta bilder samt eksportere filer for videre databehandling.

Det er også flere kontrollmuligheter direkte på Xbox eller Blueye Robust Håndkontrolleren som enkelt lar deg justere sonarbildet.

Blueye Explains / Episode 29

Multibeam in-app viewer

Software ingeniør Juan Pablo Pino Bravo forklarer multibeam-visning i appen

Se alle episodene

Nyhet i Blueye Cloud Pro

Sonarmosaikk

Gjør sonaropptak om til et kart over havbunnen

Sett sammen multibeam-opptakene i et prosjekt til ett akustisk kart sett ovenfra. Hver ping plasseres etter dronens posisjon og kurs i dykkeloggen, overlappende vifter rettes inn automatisk, og den ferdige mosaikken ligger georeferert på kartet — for teamet ditt og alle du deler prosjektet med.

Bygges fra .mbez-opptakene og dykkeloggene du allerede laster opp
Overlappende vifter rettes inn med bildematching, og forflytningene mellom målestasjonene utelates
Juster fargepalett, kontrast og oppløsning direkte — behandlingen skjer på ditt eget skjermkort, rett i nettleseren
Vises på prosjektkartet, på dykk som åpnes fra prosjektet, og i delte lenker
Last ned et georeferert bilde, eller eksporter det som et egendefinert kartlag for prosjektet eller organisasjonen

Les mer om sonarmosaikk

Opptak

Dykk #1042 2 stasjoner

Dykk #1045 1 stasjon

Bygger mosaikk…

Integrasjonen med Blueye X3 ROVen gjør det mulig å justere vinkelen på sonaren fra -30° til 30° direkte fra Blueye appen.

Operasjonsfrekvens: 550kHz / 820MHz1
Rekkevidde: 100m / 30m
Horisontal blenderåpning: 120° / 90°
Vertikal blenderåpning: 20° / 20°

Two users with Blueye App Oculus Integration

Artikkel

Utvid horisonten under vann - oppdag Blueye X3 ROV med Oculus multibeam sonar

torsdag 9. januar 2025

Boris with High Capacity Battery near the Blueye X3 ROV

Artikkel

Doble dykketiden din - Dette er det nye høykapasitetsbatteriet

fredag 3. november 2023

Launching Blueye X3 ROV with tritech multibeam into water

Artikkel

Få bedre oversikt og gjør navigasjon av ROV enklere med sonarer

torsdag 10. mars 2022

The Norwegian Coast Guard - KV Svalbard with Blueye X3.JPG

Artikkel

Blueye Robotics har utstyrt hele flåten til Kystvakten med undervannsdroner

mandag 17. april 2023

Blueye X3 with oculus, servo and large skid

Help Center

Les mer i Blueye Help Center

Besøk Blueye Help Center

Teknisk spesifikasjon

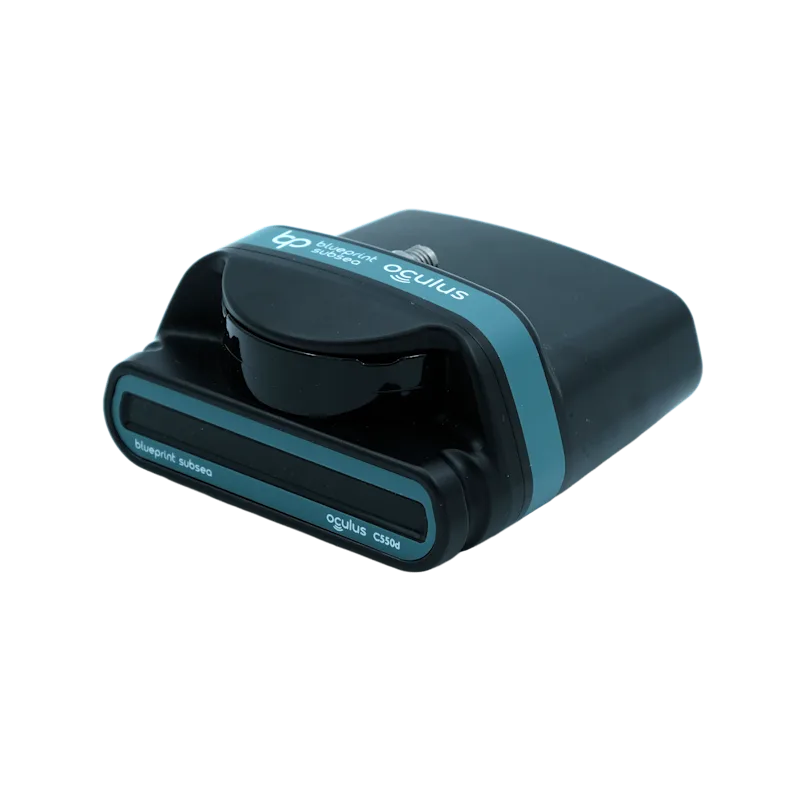

Oculus C550d Dual-Frequency Multibeam Imaging Sonar

Kostnadseffektiv to-frekvens multibeam sonar til bruk for bedre navigasjon. Robust og kompakt formfaktor med dyberangering helt ned til 500 meter.

Last ned

Sideview of the Blueye X3 with oculus, servo and large skid

Closeup of the Blueye X3 with oculus, servo and large skid

Technical specifications:
Kompatibilitet
Kompatible ROV-modeller	X3, X3 Ultra, X7
Mechanical
Dimensions	122 mm (L) x 122 mm (W) x 62 mm (H)
Construction	Anodised Aluminium
Weight	980 g (Air), 360 g (Water)
Depth Rating	500 m
Temp. Range (operating)	-5°C up to +35°C
Temp. Range (Storage)	-20°C up to +50°C
Performance
Operating Frequency	550 kHz / 820 kHz
Range (maximum)	100 m / 30 m
Range (minimum)	0.2 m
Range Resolution	8 mm / 5 mm
Update Rate (maximum)	40 Hz
Horizontal Aperture	120° / 90°
Vertical Aperture	20° / 20°
Number of Beams (maximum)	256
Angular Resolution	1 ° / 0.6°
Beam Separation	2.24° / 1.5°
Electrical
Connector	Impulse IE55 Series, 6-way
Communications	4-wire 100-BaseT Ethernet 2-wire DSL extender module
Supply Voltage	12 V to 32 V DC non-isolated
Power Consumption	10 W to 35 W (model and range dependent)
