Utstyr til Blueye X3

Undervanns-GPS G2 R100 Blueye Kit

Finn ut hvor ROVen er og loggfør hvor den har vært med et akustisk posisjoneringssystem. Med Water Linked's spesialutviklede posisjonerings-teknologi påvirker ikke uønsket støy nøyaktigheten lenger slik den tradisjonelt har gjort med posisjoneringssystemer. Få alle bilder og video georeferert automatisk for å forenkle rapporteringsprosessen.

Leverandør
Water Linked

Posisjonsdata for navigasjon og rapportering

Posisjoneringssystemet settes opp på minutter og gir nøyaktig posisjon til ROV-en under dine inspeksjoner. En fordel med å bruke et eksternt posisjoneringssystem er at det ikke driver over tid, noe som lar deg opprettholde god posisjonssporing under lengre inspeksjoner. Systemet kan brukes på alle våre ROVer, noe som betyr at du kan få posisjonsdata selv på vår aller første modell, Blueye Pioneer kun ved å oppdatere Blunux-programvaren.

UPGS G2 R100 Blueye kit består av:

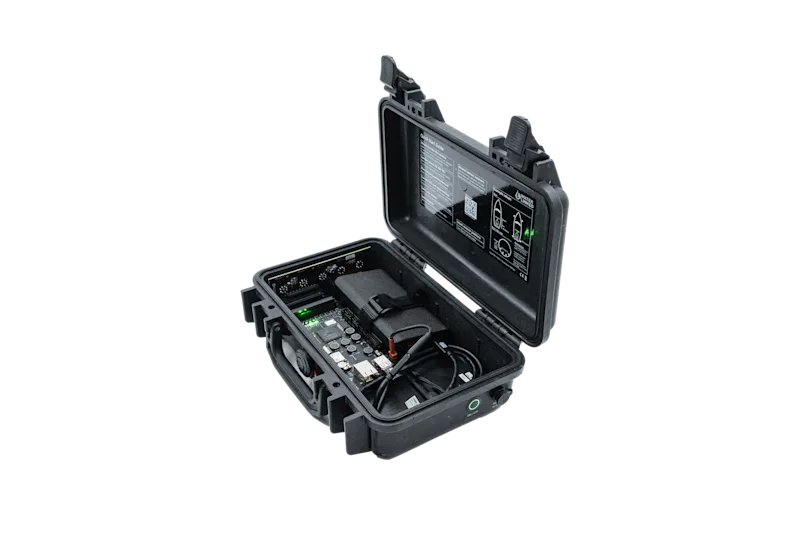

UGPS G2 Topside 100 m rekkevidde (inkl. Powerbank og USB-C ladekabel)
Locator U1 (inkl. Blueye monteringsbrakett)

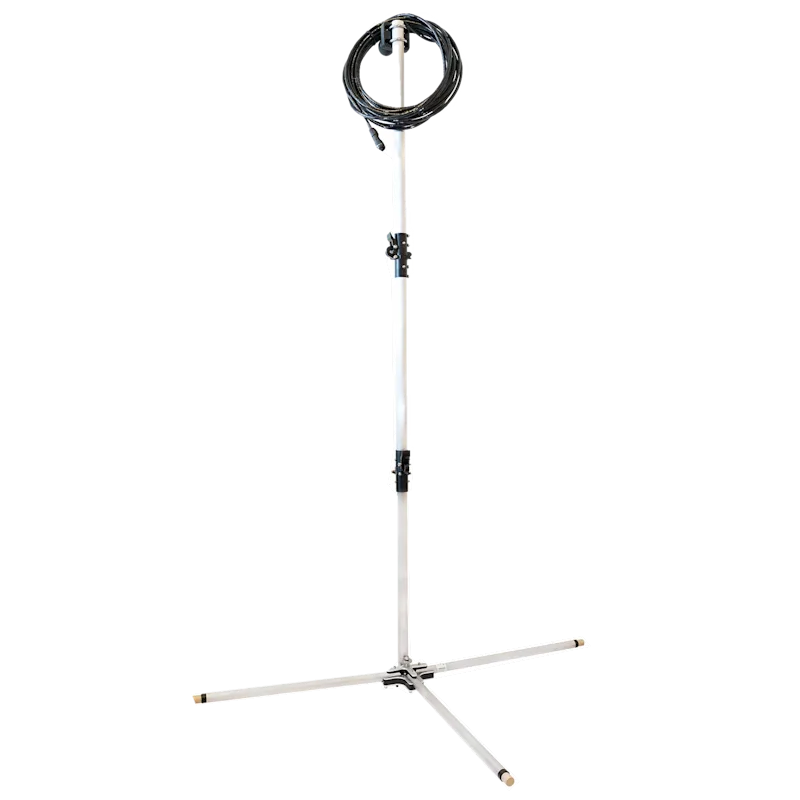

Antenne (inkl. 3x RAM-fester)

Hvordan fungerer det?

G2 Topside er koblet til G2-antennen, som må monteres i nærheten av/i vannet med en direkte siktlinje til Locator. Den batteridrevne Locator U1 er montert på Blueye ROV (ingen kabelintegrasjon er nødvendig, derfor er den kompatibel med alle Blueye ROV-modeller). Et Wi-Fi-signal sendes ut av den interne webserveren til G2 Topside og lar brukeren spore Locator/ROV ved hjelp av Water Linked Web-basert GUI.

Artikkel

Hvordan fungerer navigasjon og posisjonssporing under vann?

Les mer

Help Center

Les mer i Blueye Help Center

Blueye Help Center

Teknisk spesifikasjon

Undervanns-GPS G2 R100 Blueye Kit

UGPS systemet måler tiden et ping tar fra U1 Locatoren på ROVen til de 4 transducerne i antennen. Når lydens hastighet i vann er gitt kan man da måle 4 avstander og dermed finne en posisjon i X og Y ved hjelp av triangulering. Dybden er gitt ved en dedikert trykkmåler.

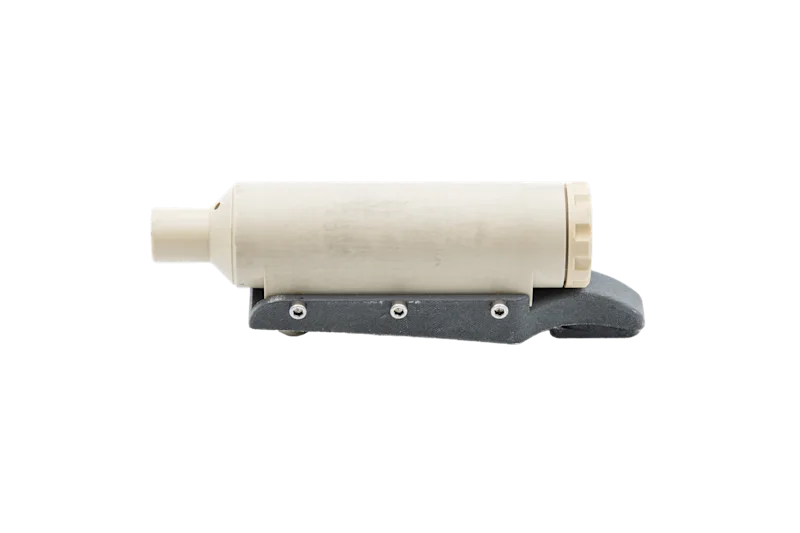

Blueye Waterlinked GPS locator with bracket - from the side

Mekanisk
Kit-vekt	4-6 kg
Ytre mål	30 x 21 x 10 cm (Pelican-etui)
Dybde	300 m
Driftstemperatur	-10 til 60 °C
Akustisk ytelse
Rekkevidde	100 eller 300 meter radius (avhengig av valgt versjon)
Oppdateringsfrekvens	2-4 hz
Nøyaktighet	Horisontalt område : <0.2 % Horisontal vinkel : <1 ° Vertkal (dybde) : <1 %
Langsiktig drift	Locator U1: ~1 meter per 6 timer i statisk konfigurasjon
Frekvens	31.25-250 kHz (200 kHz typisk)
Direktivitet	Omnidireksjonell, 360°
Driftsprinsipp	Dykketid, triangulering
Integrert IMUs	Ja
Integrert GPS	Ja
Godkjenninger
CE	Ja
