Utstyr til Blueye X3

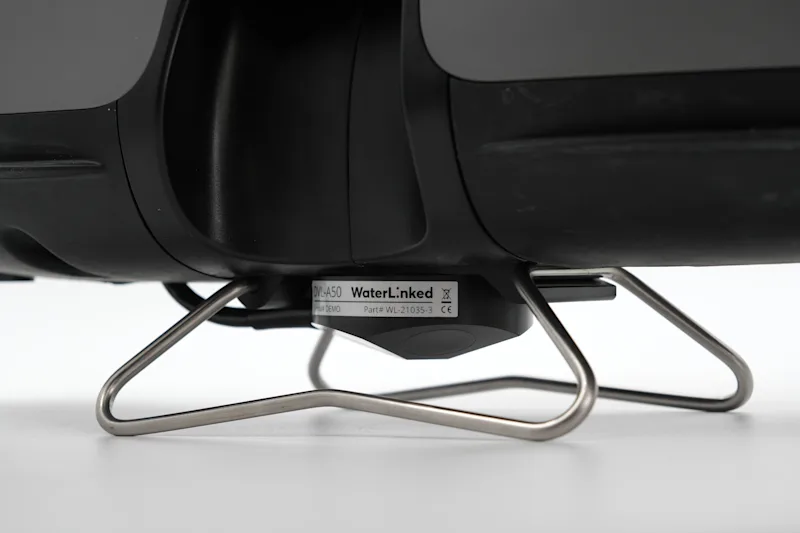

DVL A50

DVL A50 er den minste DVLen på markedet med en ypperlig ytelse. Denne sensoren gir deg hastighetsmålinger relativ til havbunnen med en rekkevidde på opptil 50 meter. Med Blueye Smart Connector er denne sensoren også fullt integrert med Blueye systemet og ingen ekstra konfigurasjon er nødvendig. Vi har gjort alt arbeidet for deg.

Leverandør
WaterLinked
WaterLinked DVLA50

Station Keeping og Dead Reckoning posisjonering

Med hastighetsmålinger tilgjengelig er det mulig å låse posisjonen til ROVen med den nye kontrollmodusen station keeping. Denne modusen gjør inspeksjoner og monitorering enda enklere ved å holde ROVen låst i en posisjon ved bruk av sjøbunnen som referanse. Du trenger kun å trykke på et par knapper på kontrolleren og ROVen holder den posisjonen du ønsker, selv i strøm opptil 3 knop.

Ettersom vi integrerer alt av eksternt utstyr med våre Blueye Smart Connectorer vil Blueye Appen umiddelbart oppdage at DVL er koblet til og starte de nødvendige programmene for å få deg i gang. Det er ingen behov for ekstra konfigurering.

DVL A50 gjør det også mulig å benytte Dead Reckoning som kan brukes for navigasjon på kart.

Bruksområder for DVL:

  • Kartlegging av større områder.

  • Inspeksjoner avstørre og lengre strukturer ved å holde en fast posisjon fra objektet.

  • Situasjoner hvor du virkelig trenger å kun konsentrere deg om det du ser på skjermen.

  • Sterk strøm og utfordrende forhold i sjøen.

  • Generelt hjelpe ROV piloten å forstå hvor ROVen er lokalisert til enhver tid.

DVL mockup screen from Blueye App
Help Center Laptop

Teknisk spesifikasjon

DVL A50

DVL A50 er den minste DVLen på markedet med en ypperlig ytelse. Denne sensoren gir deg hastighetsmålinger relativ til havbunnen med en rekkevidde på opptil 50 meter. Med Blueye Smart Connector er denne sensoren også fullt integrert med Blueye systemet og ingen ekstra konfigurasjon er nødvendig. Vi har gjort alt arbeidet for deg.

Acoustic performance

Transducer frequency

1 MHz

Transducer setup

4-beam convex Janus array

Transducer beam angle

22.5 degrees

Ping rate

4 - 15 Hz (adaptive to altitude)

Sensor assists

Integrated AHRS

Min altitude

5 cm

Max altitude

50 meters (>35 m is dependent on seabed conditions, salinity levels, etc.)

Max velocity

3.75 m/s

Velocity resolution

0.1 mm/s

Long term accuracy

±1.01 % (Standard version), ±0.1 % (Performance version)

Electrical interface

Input voltage

10 - 30 Vdc

Power consumption

3 W

Power-on current surge

15 W

Physical interface

3-m cable with interface module, 8 wires,
(Power / Ethernet / Serial)

Indicator

Status LED (Power, Lock)

Communication

Ethernet & Serial (UART 115200 baud)

Protocols

Water Linked API

Mechanical

Diameter

66 mm

Height

25 mm

Weight in air

0.17 kg

Weight in water

0.105 kg

Depth rating

300 meters

Material

PEEK (housing), Stainless Steel 316 (backplate)

Operating temperature

-5 to 55 °C

Approvals

Certificates

CE
