Utstyr til Blueye X3

Cygnus Ultrasonic Thickness Gauge

Gjennomfør enkle tykkelsesmålinger av overflater under vann uten bruk av dykkere eller tørrdokking med Cygnus Ultrasonic Thickness Gauge. Tykkelsesmåleren er et utmerket verktøy for å utføre NDT, UWILDs og andre inspeksjoner.

Leverandør
Cygnus Instruments
Cygnus gauge and probe
Se måleverdier i appen

Se måleverdier i appen

Se måleverdiene direkte i Blueye Appen uten bruk av tredjeparts programvare.

Strøm inspeksjonen

Strøm inspeksjonen

Strøm video fra dronen live til Microsoft Teams for å gjennomføre fjerninspeksjoner.

Effektiv rapportgenerering

Effektiv rapportgenerering

Generer inspeksjonsrapporter i Blueye appen og del dokumentet med kollegaer direkte fra din mobile enhet.

Trygge og effektive inspeksjoner

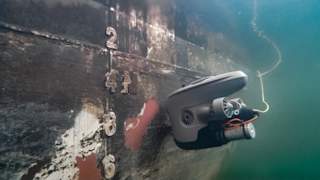

Cygnus Ultrasonic Thickness Gauge integrert med vår Blueye X3 gjør det mulig å gjennomføre mer enn en visuell undervannsinspeksjon. Denne enkle og brukervennlige metoden å samle inn tykkelsesdata på, reduserer tid og kostnader for både periodiske og ikke-planlagte inspeksjoner. Integrasjonen gjør det mulig å måle inspeksjonsområder som ikke kan nås av større ROVer og dykkere, og fjerner den høye risikoen som er forbundet med bruk av dykkere.

Tykkelsesmålingene vises direkte i vår Blueye App uten bruk av annen software. Målingene blir vist med en nøyaktighet på 0.1 mm, og er verifisert med triple-echo verification. Integrasjonen gjør det mulig å måle tykkelse uten å fjerne beskyttende belegg, ettersom proben kan måle gjennom lett begroing og belegg.

Bruksområder for Cygnus UT Gauge:

  • Fjerninspeksjoner

  • Avdekke omfang av korrosjon

  • Gjennomføre NDT og UWILDs

  • Inspeksjoner av skrog, propeller, tanker, rør, havner, plattformer og andre konstruksjoner

Cygnus måledata i Blueye appen
Help Center Laptop

Teknisk spesifikasjon

Cygnus Ultrasonic Thickness Gauge

Gjennomfør enkle tykkelsesmålinger av overflater under vann uten bruk av dykkere eller tørrdokking med Cygnus Ultrasonic Thickness Gauge. Tykkelsesmåleren er et utmerket verktøy for å utføre NDT, UWILDs og andre inspeksjoner.

Fysiske spesifikasjoner

Diameter

62 mm

Lengde

150 mm

Vekt

550 g

Dybde

500 m

Operativ temperatur

-10°C to 50°C

Kommunikasjon og effekt

Digital

RS-485

Ingangsspenning

7.0 to 30 V DC

Effekt

140 mA (max)

Måleområde for stål

2.25 MHz probe

3-250 mm

3.5 MHz probe

2-150 mm

5 MHz probe

1-50 mm

Materialer

Lydhastigheter mellom 1000–9995 m/s

Resolution

0.05 mm

Nøyaktighet

0.1 mm

Standarder

Designet for EN 15317

Godkjenninger

RINA Type Approved

Miljø

RoHS, WEEE compliant

Dokumenter

Document Icon

Cygnus MINI ROV Operation Manual

Format
application/pdf
Filstørrelse
1.83 MB
Last ned dokument
