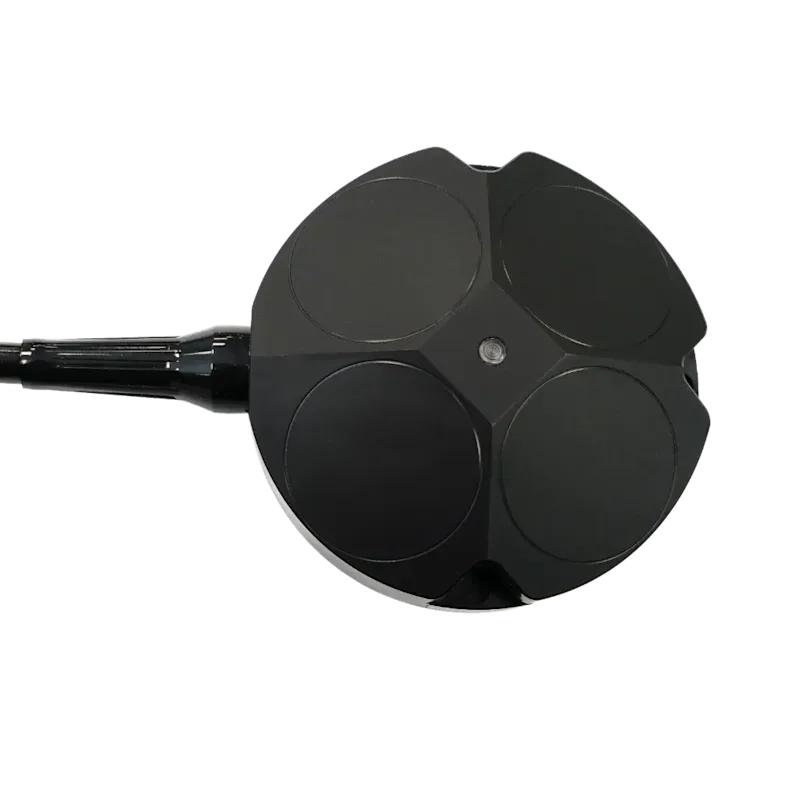

DVL A100
Kompakt Doppler Velocity Log (DVL) med høy nøyaktighet, utviklet for å levere presise hastighetsmålinger i en lett og integrasjonsvennlig pakke. A100 er dybdeklassifisert til 1 000 meter og gir pålitelig bunnsporing med en akustisk rekkevidde på opptil 100 meter, noe som gjør den ideell for undervannsoperasjoner på kort og mellomlang avstand.
Water Linked
Station Keeping og Dead Reckoning posisjonering
Med hastighetsmålinger tilgjengelig er det mulig å låse posisjonen til ROVen med den nye kontrollmodusen station keeping. Denne modusen gjør inspeksjoner og monitorering enda enklere ved å holde ROVen låst i en posisjon ved bruk av sjøbunnen som referanse. Du trenger kun å trykke på et par knapper på kontrolleren og ROVen holder den posisjonen du ønsker, selv i sterk strøm.
Ettersom vi integrerer alt av eksternt utstyr med våre Blueye Smart Connectorer vil Blueye Appen umiddelbart oppdage at DVL er koblet til og starte de nødvendige programmene for å få deg i gang. Det er ingen behov for ekstra konfigurering.
DVL A100 gjør det også mulig å benytte Dead Reckoning som kan brukes for navigasjon på kart.
Blueye Explains / Episode 18
DVL on the Blueye X3
Senior Software Engineer Andreas Viggen forklarer DVL på Blueye X3
Se alle episodeneBruksområder for DVL:
Kartlegging av større områder.
Inspeksjoner avstørre og lengre strukturer ved å holde en fast posisjon fra objektet.
Situasjoner hvor du virkelig trenger å kun konsentrere deg om det du ser på skjermen.
Sterk strøm og utfordrende forhold i sjøen.
Generelt hjelpe ROV piloten å forstå hvor ROVen er lokalisert til enhver tid.
Teknisk spesifikasjon
DVL A100
Kompakt Doppler Velocity Log (DVL) med høy nøyaktighet, utviklet for å levere presise hastighetsmålinger i en lett og integrasjonsvennlig pakke. A100 er dybdeklassifisert til 1 000 meter og gir pålitelig bunnsporing med en akustisk rekkevidde på opptil 100 meter, noe som gjør den ideell for undervannsoperasjoner på kort og mellomlang avstand.
Last ned
Acoustic performance | |
Transducer frequency | 625 kHz |
Transducer setup | 4-beam convex Janus array |
Transducer beam angle | 22.5 degrees |
Ping rate | 1 - 15 Hz (adaptive to altitude) |
Sensor assists | Integrated AHRS/IMU |
Min altitude | 5 cm |
Max altitude | 100 meters (dependent on seabed conditions, salinity levels etc.) |
Max velocity | 5 m/s |
Velocity resolution | 0.1 mm/s |
Long term accuracy | ±1.01 % (Standard version), ±0.1 % (Performance version) |
Electrical interface | |
Input voltage | 10 - 30 Vdc |
Power consumption | 8 W |
Power-on current surge | 30 W |
Physical interface | Rear-entry O-ring interface (2.5 m shielded cable) |
Indicator | Status LED (Power, Lock) |
Communication | Ethernet & Serial (RS232) |
Protocols | Water Linked API, PD0, PD4, PD6 |
Mechanical | |
Diameter | 90 mm |
Height | 34 mm |
Weight in air | 0.2 kg |
Weight in water | 0.125 kg |
Depth rating | 1,000 m |
Material | PEEK (housing), Stainless Steel 316 (back plate) |
Operating temperature | -5 to 55 °C |
Approvals | |
Certificates | CE |
